Kablo Etiketi

Kablo etiketi nedir?

Kablo etiketi, bir kabloyu ya da kablo grubunu diğerlerinden ayırt etmek için üzerine takılan veya sarılan küçük işaretleme parçasıdır. Üzerinde genellikle bir numara, kod, hat adı ya da kısa bir tanım bulunur. Pano içinde, kablo kanalında, kablo tavasında veya makine bağlantı noktasında yüzlerce kablo yan yana geçtiğinde, etiket bunların hangisinin ne işe yaradığını bilmeyi mümkün kılar.

Etiketsiz bir kablo düzeni, arıza sırasında zaman kaybettirir; bakım yapan kişi bir kabloyu bulmak için hattı baştan sona izlemek zorunda kalabilir. İyi etiketlenmiş bir tesisatta ise kablonun kodu, çizimdeki karşılığıyla eşleştirilerek dakikalar içinde bulunur. Bu nedenle kablo etiketi, elektrik ve otomasyon işlerinde küçük görünen ama büyük fark yaratan bir detaydır.

Kablo etiketleri arayışında "paslanmaz kablo etiketi", "metal kablo etiketi" ve "PVC kablo etiketi" ifadeleri sık kullanılır. TET Reklam olarak bu etiketleri Ankara İvedik'teki atölyemizde üretiyoruz; malzeme ve işaretleme yöntemini ortamınıza göre birlikte belirliyoruz.

Nasıl üretilir?

1. Kablo listesi. Etiketlenecek kabloların kod, hat adı veya numara listesi Excel olarak alınır.
2. Ortamın belirlenmesi. Kablonun sıcaklık, nem, kimyasal ve dış mekan koşulları öğrenilir. Malzeme bu bilgiye göre seçilir.
3. Tasarım. Etiket ölçüsü, yazı boyutu ve düzen belirlenir. Birden fazla satırlı metin gerekiyorsa etiket ölçüsü buna göre planlanır. Tasarım ücretsizdir ve onayınıza sunulur.
4. Kesim. Metal veya PVC levha, ölçüye göre kesilir; kablo bağı için delikler açılır.

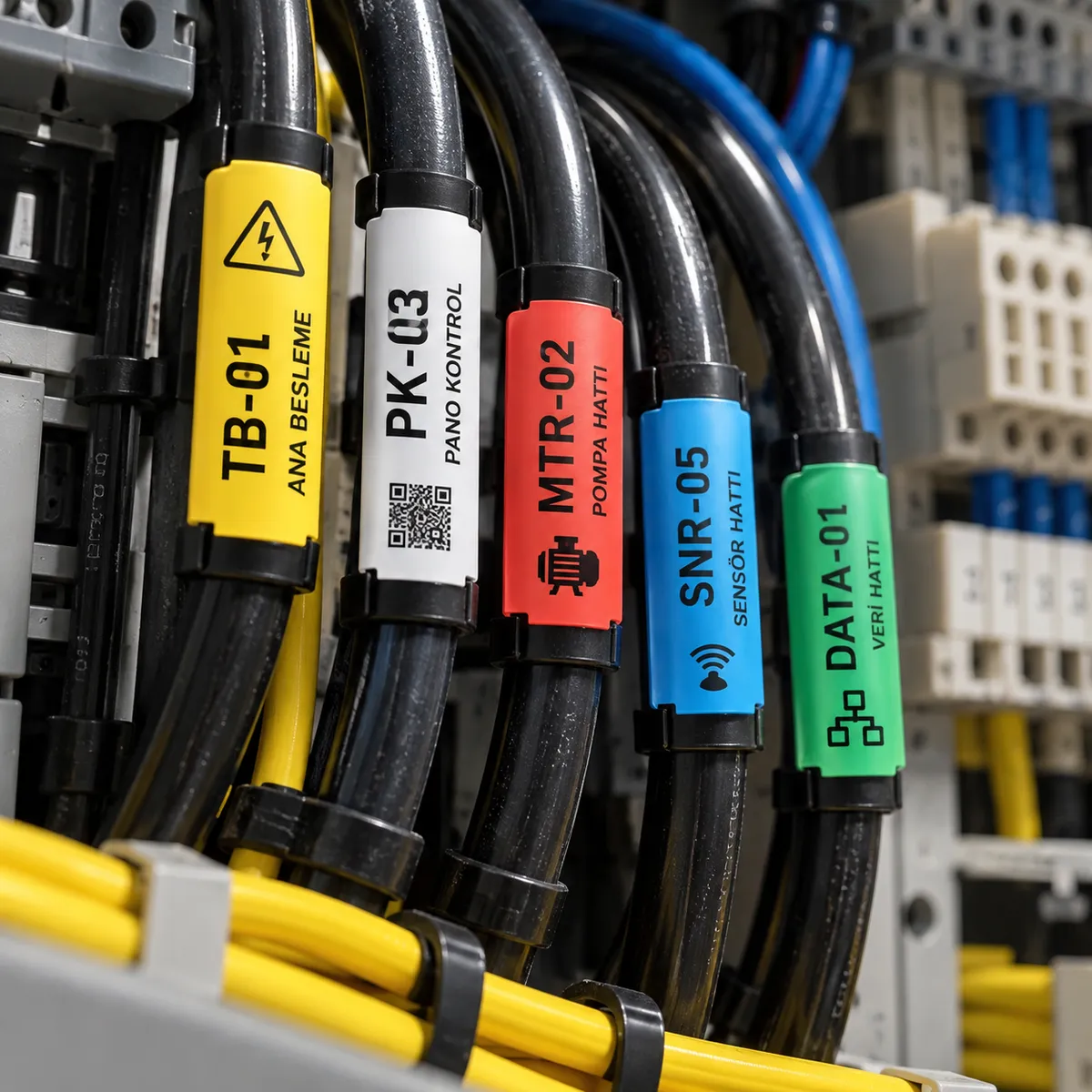

5. İşaretleme. Metal etiketlere lazer markalama ile kalıcı numara işlenir. PVC ve yapışkanlı türlerde dijital baskı veya kesme folyo uygulanabilir.
6. Kontrol. Numaraların sırası ve doğruluğu liste ile karşılaştırılır.
7. Paketleme. Etiketler numara sırasına göre poşetlenir ya da kutulanır; sahada uygulama kolaylaşır.

Kullanım alanları

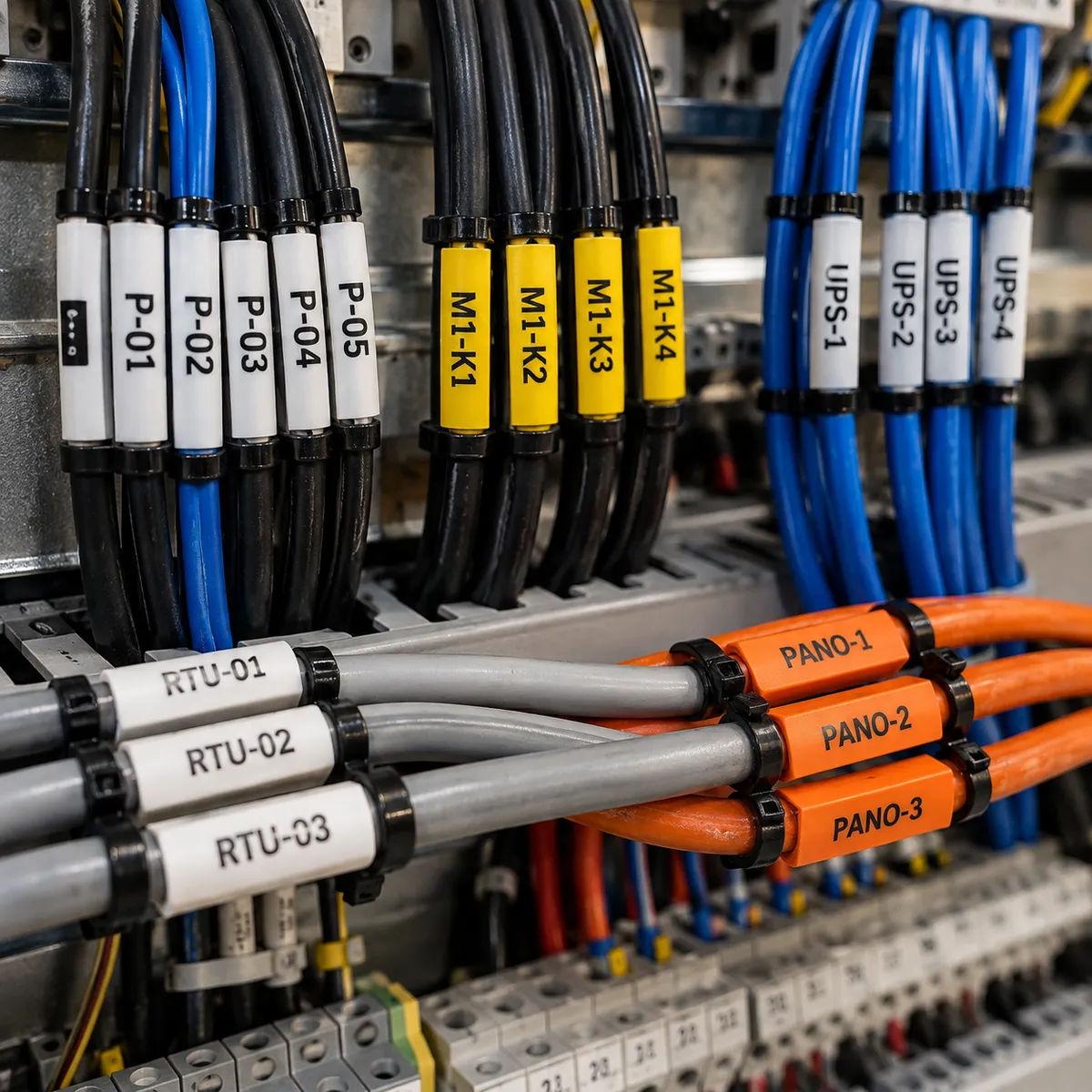

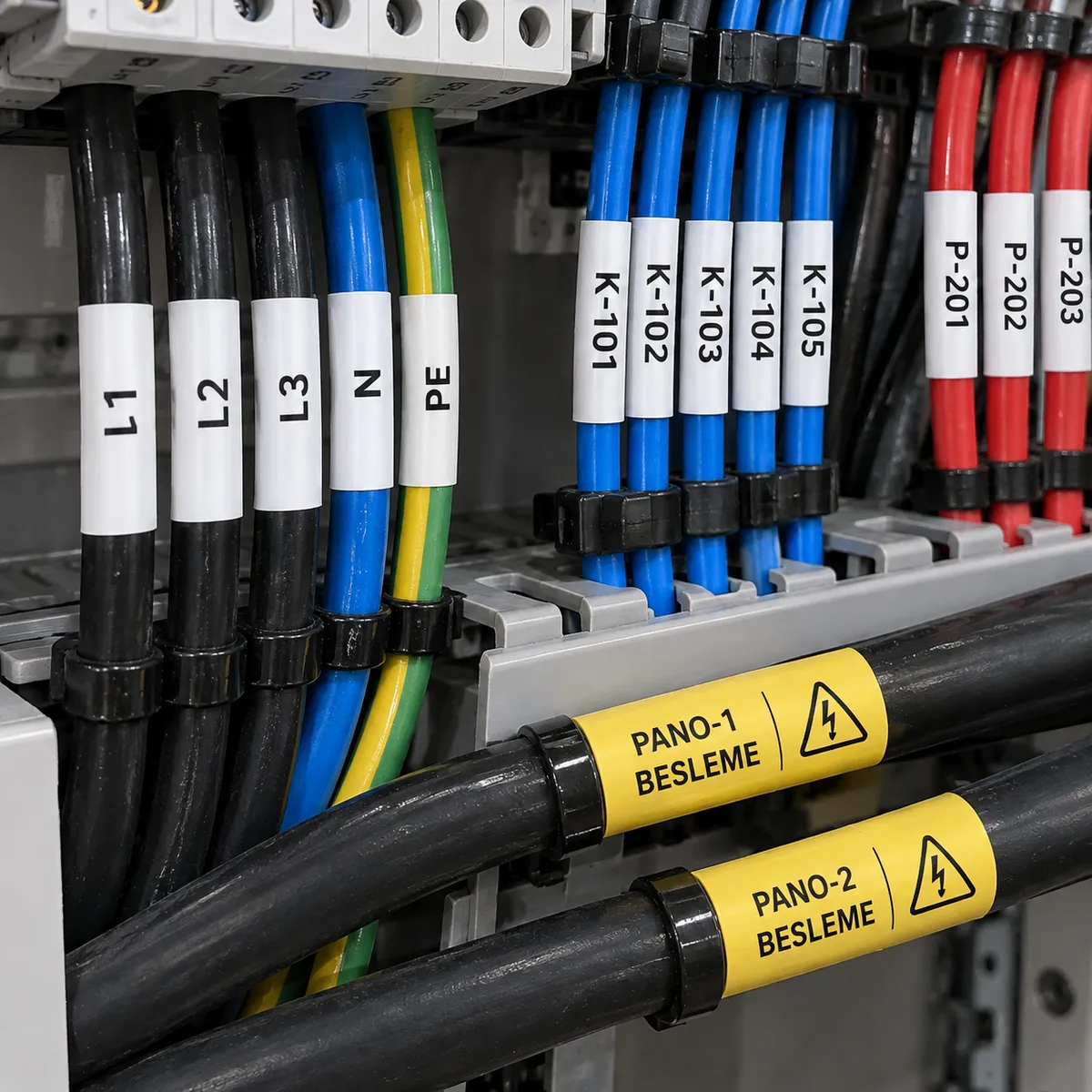

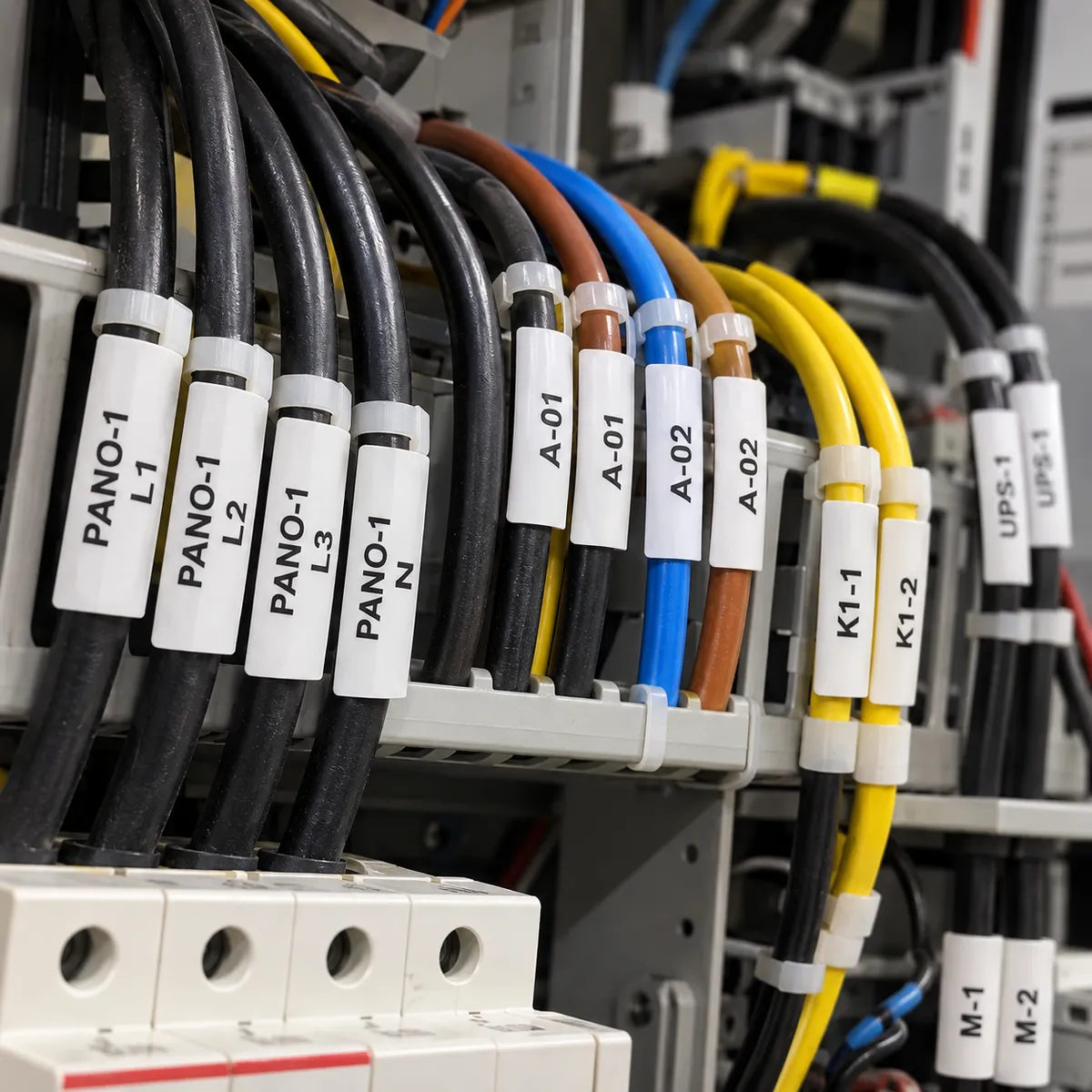

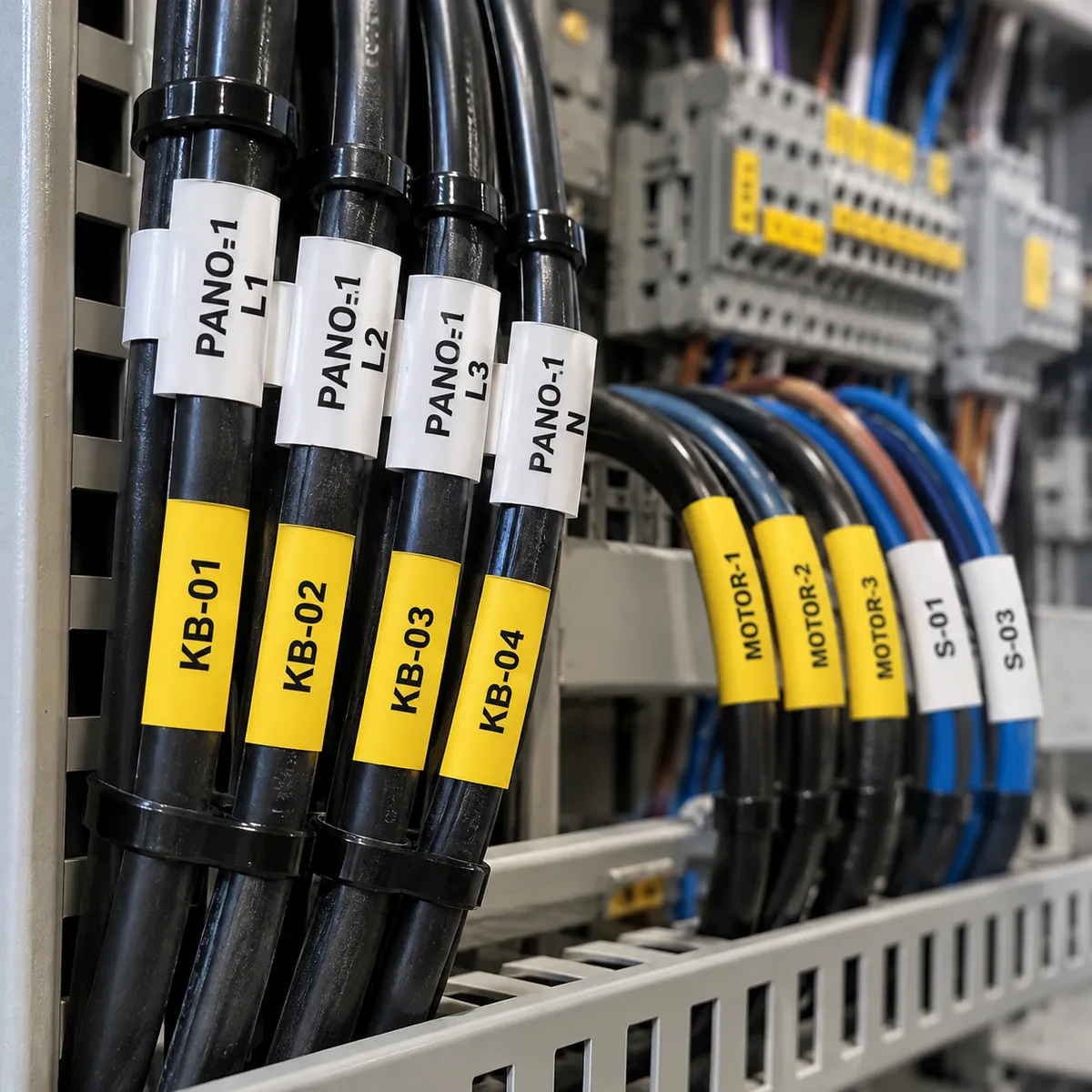

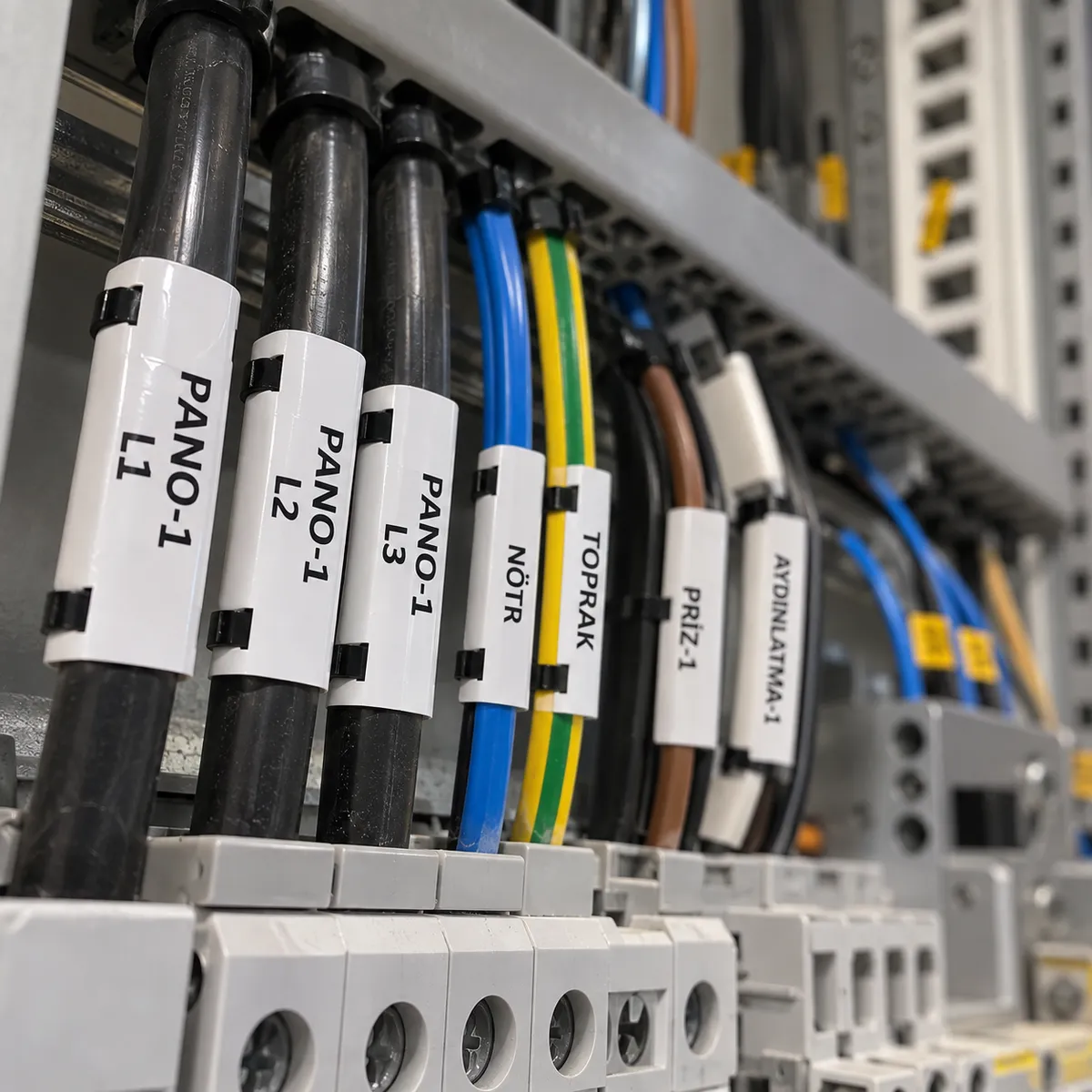

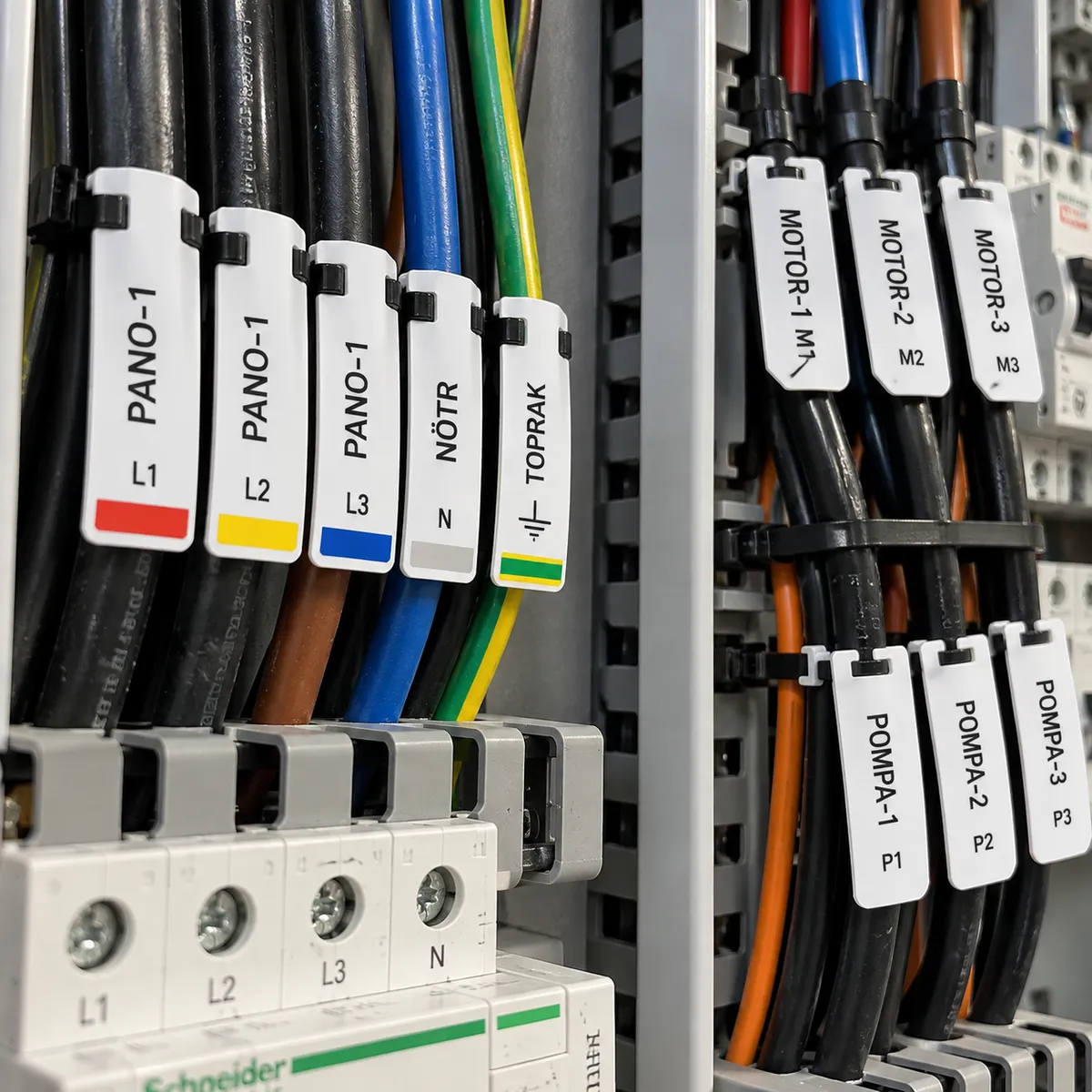

• Elektrik panoları: Pano içi kablo ve klemens tanımlama.

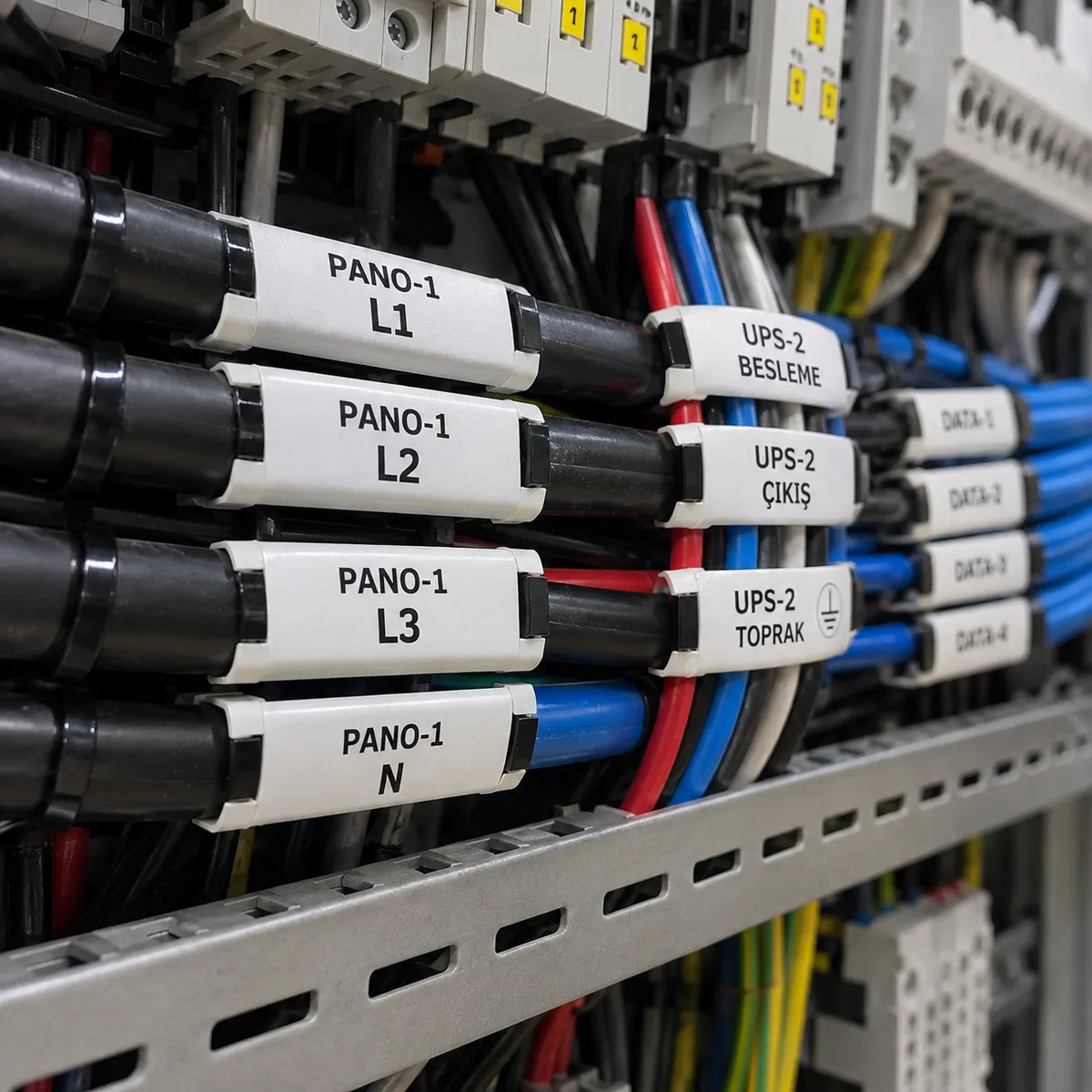

• Kablo kanalı ve tavası: Uzun hatlarda belirli aralıklarla hat kimliği.

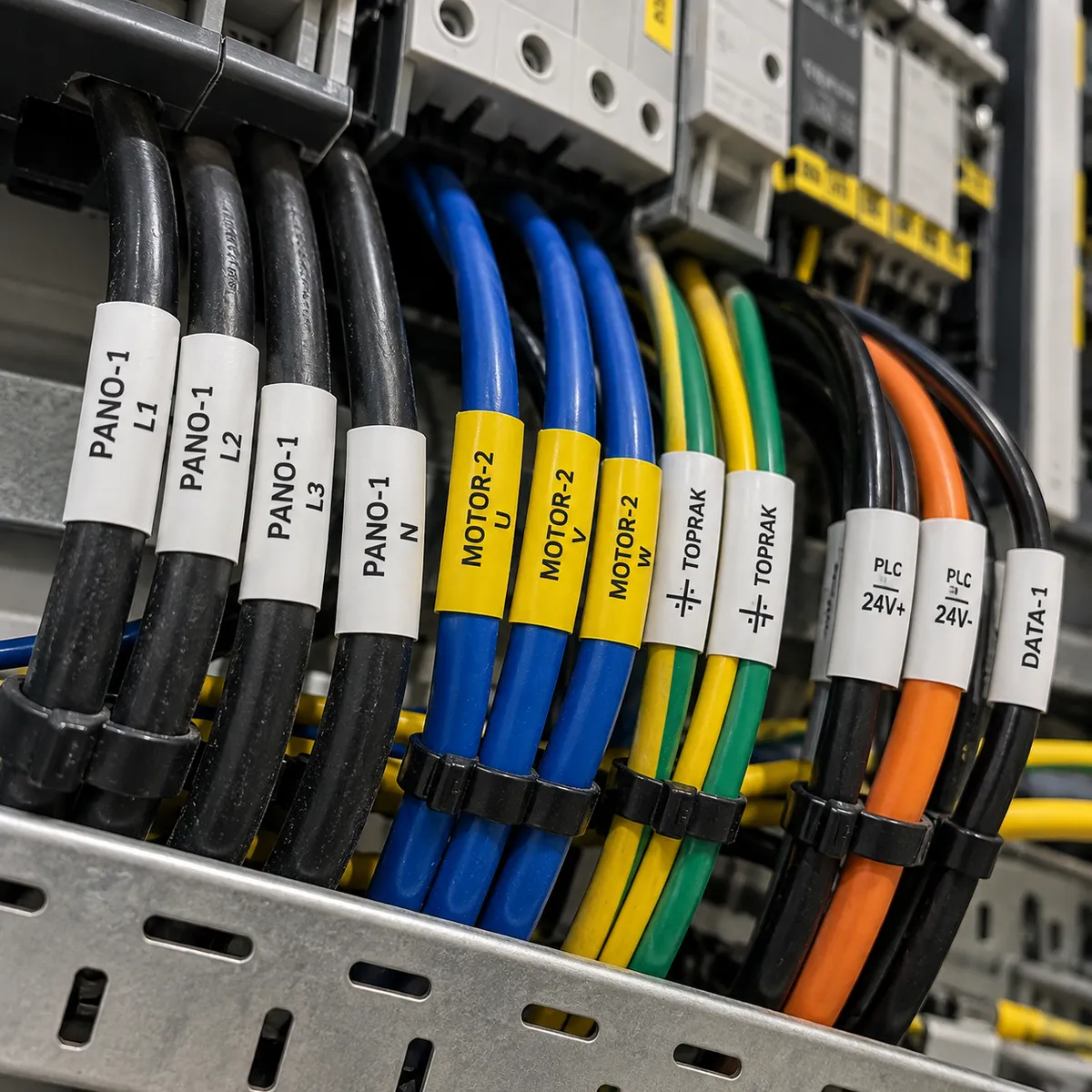

• Makine ve otomasyon sistemleri: Sensör, motor ve kontrol kablolarının ayrımı.

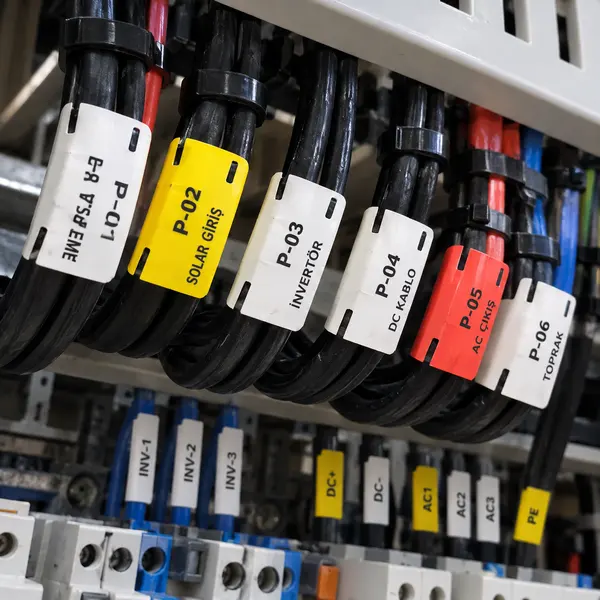

• Enerji santralleri: DC ve AC hatlarının, pano ve inverter bağlantılarının işaretlenmesi. GES için GES ve solar etiket sayfamıza da bakabilirsiniz.
• Bina tesisatı: Zayıf akım, veri ve elektrik kablolarının düzenli etiketlenmesi.
• Sunucu ve teknik odalar: Rack ve dağıtım noktalarında kablo düzeni.

Seçerken nelere dikkat edilmeli?

Malzeme. Paslanmaz çelik, zorlu ortamlar için en dayanıklı seçeneklerden biridir. Alüminyum ve PVC, daha ekonomik çözümlerdir. Isı, nem ve kimyasal etki arttıkça metal malzeme öne çıkar. Ortamınızı bilmiyorsanız fotoğraf paylaşmanız yeterlidir.

İşaretleme yöntemi. Lazer markalama kalıcı ve okunaklı sonuç verir, özellikle metalde tercih edilir. Renkli veya daha ekonomik çözümler için baskılı PVC ve vinil düşünülebilir. Yöntem seçimi malzeme ve adede göre değişir. Yöntemlerin farkını lazer markalama sayfamızdan inceleyebilirsiniz.

Boyut ve karakter sayısı. Kablo etiketinin boyutu, kablo çapına ve üzerine yazılacak karakter sayısına bağlıdır. Çok karakter, büyük etiket demektir. Uzun kodları kısaltmak, etiketi hem küçültür hem okunmayı kolaylaştırır.

Sabitleme şekli. Kablo bağıyla sabitlenen etiketler yer değiştirebilir; halka veya klips ile sabitlenenler daha kararlıdır. Yapışkanlı etiketler ise yüzeyin cinsine ve ortama uygun seçilmelidir.

Okunabilirlik. Etiketin, bakım yapan kişinin göreceği açıya bakması gerekir. Yoğun kablo demetlerinde etiketin görünür tarafı planlanmalıdır.

Şartname ve iç standart. Projeniz kablo etiketi konusunda bir şartname ya da firma standardı içeriyorsa bunu paylaşın. Kod düzeni ve malzeme tercihi buna göre yapılır; değerleri tahmin etmeyiz.

Sipariş süreci

1. Talep. Kablo listesini, yaklaşık adedi, kablo çapını ve kullanım ortamını iletirsiniz.
2. Teklif. Malzeme, ölçü ve adede göre teklif hazırlanır. Süre adet, ölçü ve malzemeye göre değişir; net termin teklifte bildirilir.
3. Ücretsiz tasarım ve onay. Etiket tasarımı ve numara listesi onayınıza sunulur. Onaylanmadan üretime geçilmez.
4. Üretim. Kesim ve işaretleme İvedik'teki atölyemizde yapılır.
5. Teslimat. Etiketler numara sırasına göre paketlenir ve 81 ile kargo edilir. Sahada uygulama gereken işlerde montaj koordinasyonu görüşülür.

Etiket siparişinde planlama ipuçları

Kablo etiketi siparişinde başarının anahtarı, kablo listesinin temiz hazırlanmasıdır. Her satırda etiket metni, adet ve varsa kablonun çapı bulunmalıdır. Kodlama sisteminin proje çizimleriyle uyumlu olması, bakım ekibinin ileride etiketten çizime kolayca geçebilmesini sağlar. Kodları baştan sonra tutarlı bir mantıkla oluşturmak (örneğin pano-hat-sıra) okuma kolaylığı sağlar.

Etiket uzunluğu, karakter sayısına bağlıdır. Çok uzun kodları kısaltmak hem etiketi küçültür hem maliyeti azaltır. Aynı kabloda iki uç varsa, iki uca da etiket gerekip gerekmediği belirtilmelidir; bu adedi ikiye katlayabilir. Kablo demetlerinde etiketin görünen yüzü ve bağlantı yönü de planlanmalıdır.

Uygulamada kablo bağının sıkılık ayarı önemlidir. Çok sıkı bağ kablo kılıfına zarar verebilir, gevşek bağ etiketin dönmesine neden olur. Kablo çapına uygun bağ seçimi için çap bilgisini paylaşın. Metal etiketlerde kenar keskinliği ve bağlantı deliği de kontrol edilmelidir. Numunede kontrol yapmak, büyük siparişlerde hatayı önler. Süre adet, ölçü ve malzemeye göre değişir; net termin teklifte bildirilir.

Neden TET Reklam?

• Kesim ve işaretleme aynı atölyede yapılır.
• Üretim Ankara İvedik OSB'de gerçekleşir.
• 5 yıldır ve 2.000'den fazla müşteriye hizmet veriyoruz.
• 81 ile kargo ve montaj desteği sağlıyoruz.
• Şartname gerektiren işlerde değerleri tahmin etmez, belgenize göre üretiriz.
• Hafta içi 10:00–18:00 saatlerinde bize ulaşabilirsiniz.
