Membran Tuş Takımı (Membran Switch) Üretimi

Membran tuş takımı nedir?

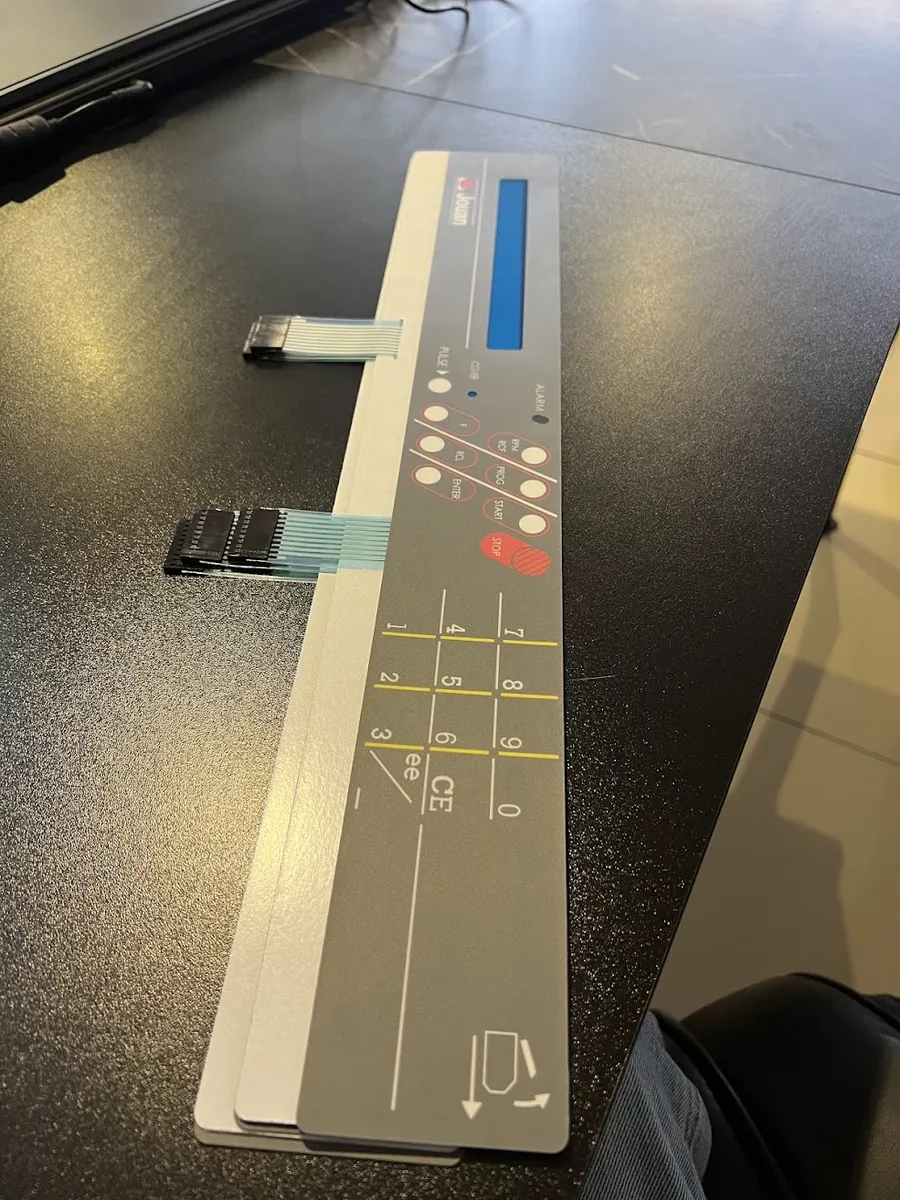

Membran tuş takımı, birkaç ince plastik filmin üst üste yapıştırılmasıyla oluşan, basıldığında bir elektrik devresini kapatarak sinyal üreten kontrol panelidir. Üst yüzeyinde butonlar, semboller ve yazılar bulunur; altındaki katmanlarda ise iletken mürekkeple basılmış devre yolları yer alır. Sektörde membran switch olarak da anılır. Bir mikrodalga fırının, tartı cihazının ya da endüstriyel makinenin düz ve ince ön panelini düşündüğünüzde aslında bir membran tuş takımına bakıyorsunuzdur.

Geleneksel plastik tuşlara göre en büyük farkı, yüzeyin bütünüyle kapalı ve düz olmasıdır. Butonların arasında toz, yağ ya da sıvı birikebileceği boşluklar yoktur. Bu nedenle nemli, tozlu veya kirli ortamlarda çalışan cihazlar için tasarlanan ürünlerde sıkça tercih edilir. Ayrıca çok ince olduğu için cihaz kasasında yer kazandırır.

TET Reklam olarak membran tuş takımı işlerinde grafik yüzeyin tasarımını, baskıyı, kesimi ve montaj yüzeyine uygulanmasını üstleniriz. Devrenin cihazınızdaki elektronik karta uyumu ise cihaz üreticisi tarafından belirlenmelidir; biz devre şemanıza göre üretim planlarız.

Nasıl üretilir?

Membran tuş takımı, birkaç işlemin sırayla yapıldığı katmanlı bir üretimdir.

1. Tasarım ve devre planı. Buton konumları, sembol tasarımı, LED pencereleri ve kablo çıkış yeri belirlenir. Elektronik bilgisi gerektiren kısım, yani hangi butonun hangi kontağa bağlanacağı, cihaz mühendisinden veya devre çizimden alınır.

2. Üst film baskısı. Polikarbonat ya da polyester film üzerine, yüzeyin arkasından serigrafi yöntemiyle grafik baskı yapılır. Bu sayede yazı ve semboller filmin altında kalarak aşınmaya karşı korunur. Mat, parlak veya dokulu yüzey bu aşamada seçilir.

3. Devre katmanlarının basılması. Alt katmanlara iletken mürekkeple devre yolları ve kontak noktaları basılır. Katmanlar kurutularak devre sertleştirilir.

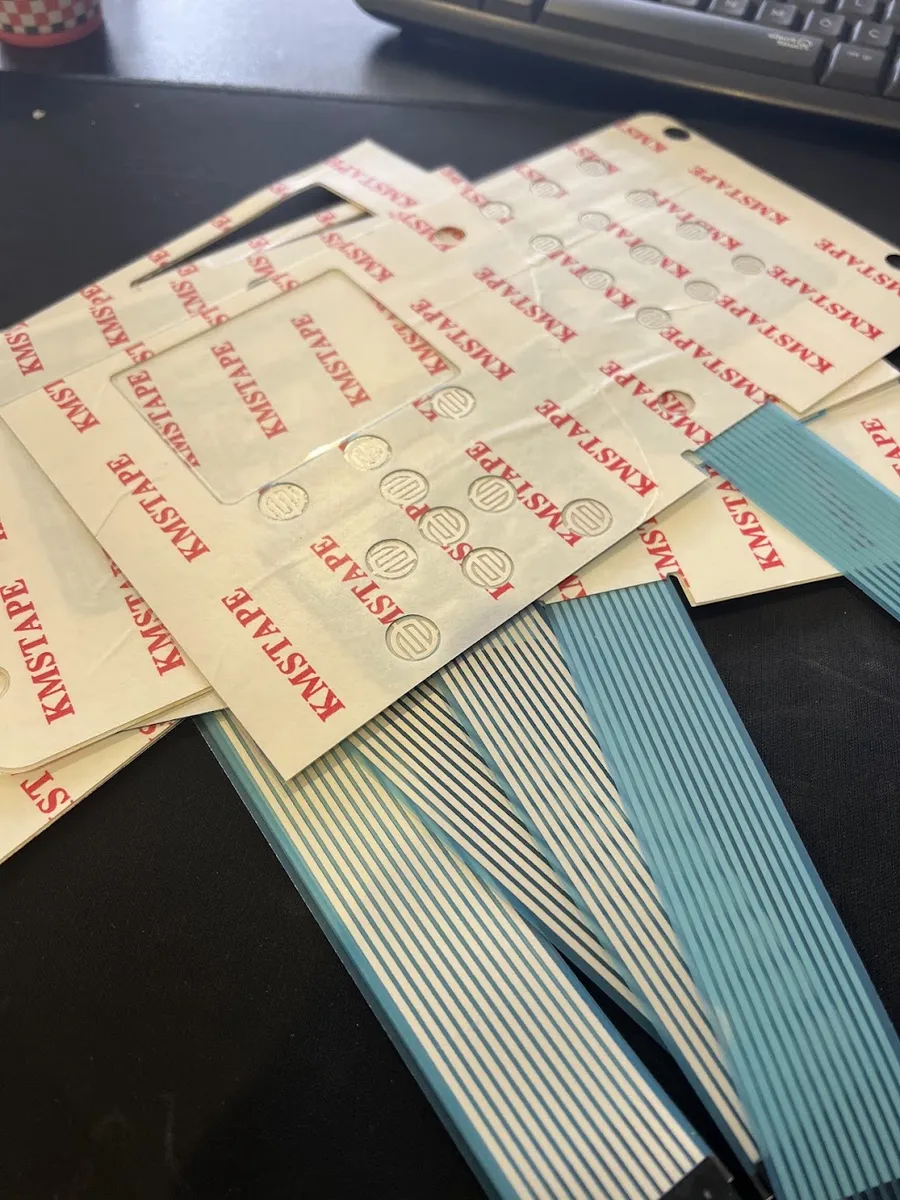

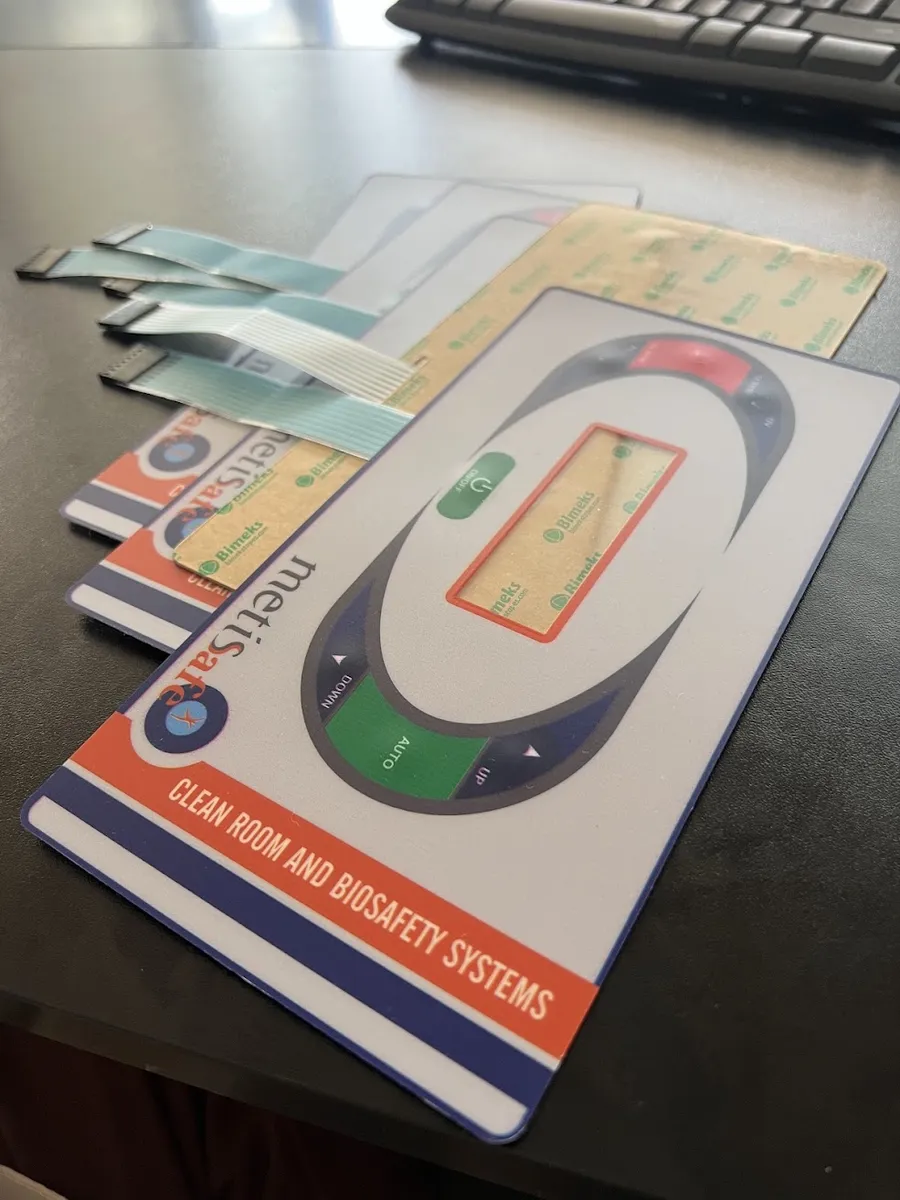

4. Ayırıcı katman ve birleştirme. İki devre katmanının arasına, butonların bulunduğu yerlerde açıklık bırakan bir ayırıcı katman yerleştirilir. Basılmadığında katmanlar birbirine değmez; basıldığında temas kurar. Katmanlar hassas bir şekilde hizalanıp yapıştırılır.

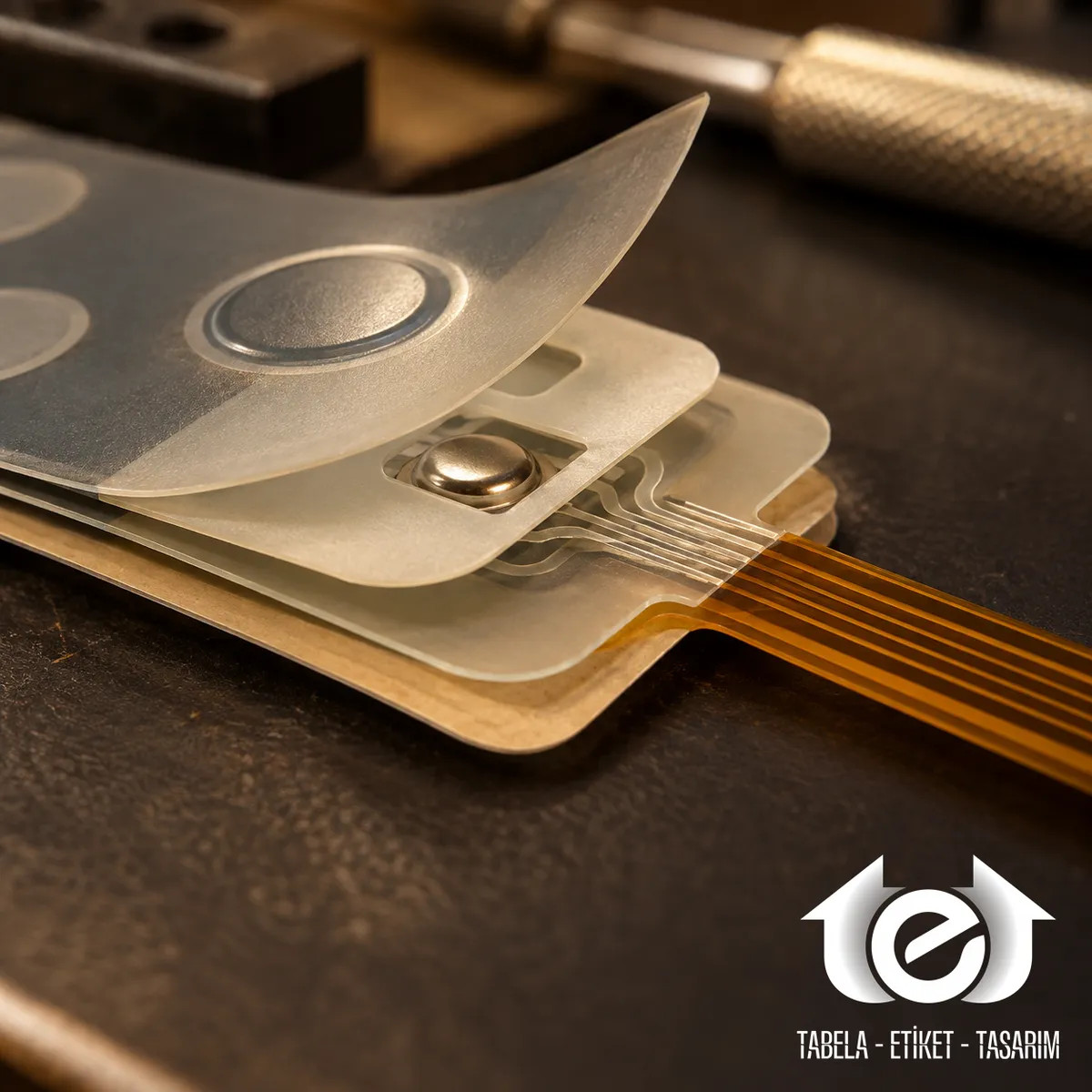

5. Kabartma ve kubbe uygulaması. İstenirse butonlara kabartma verilir veya metal kubbeler yerleştirilir. Kubbeli yapı, kullanıcıya belirgin bir "tık" hissi sunar.

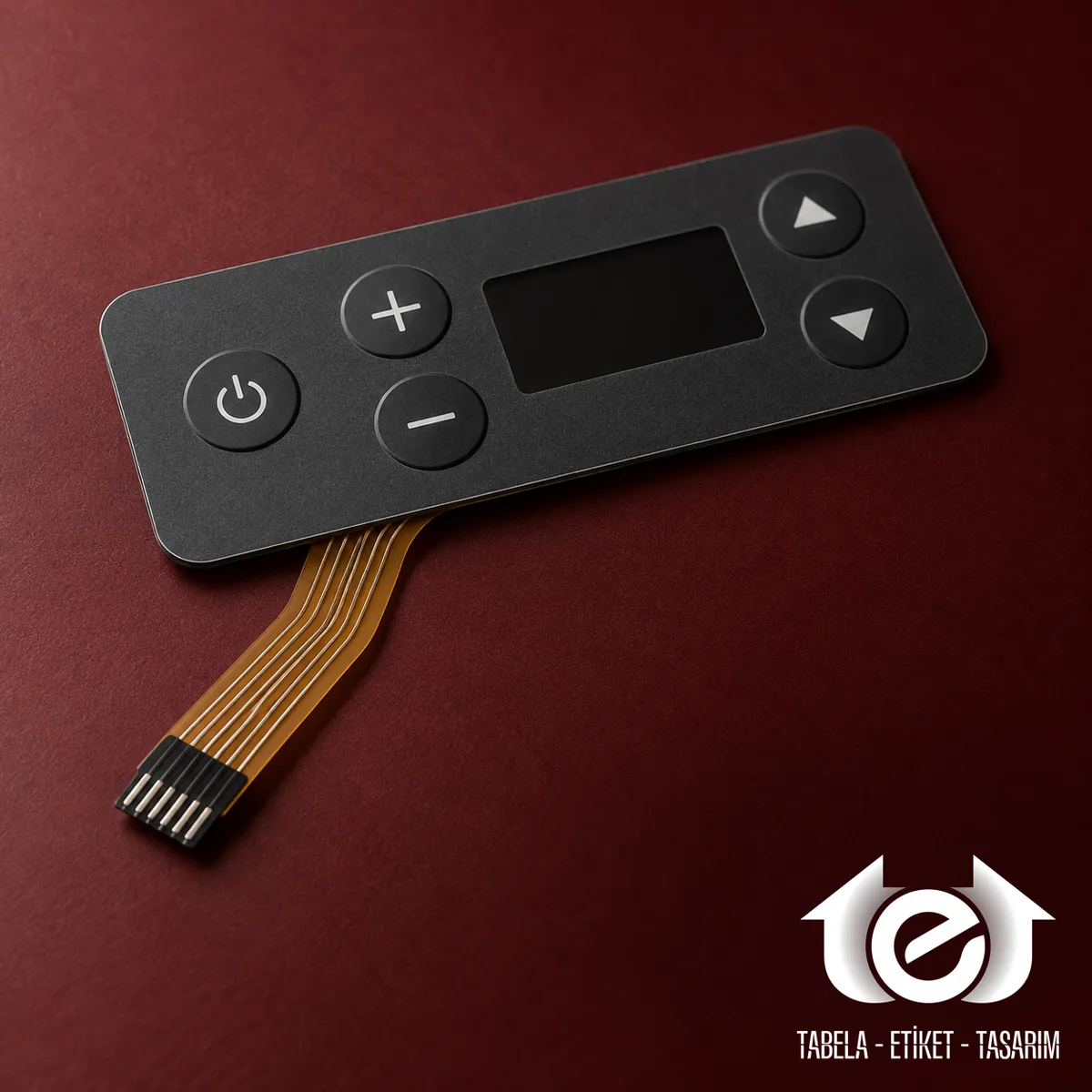

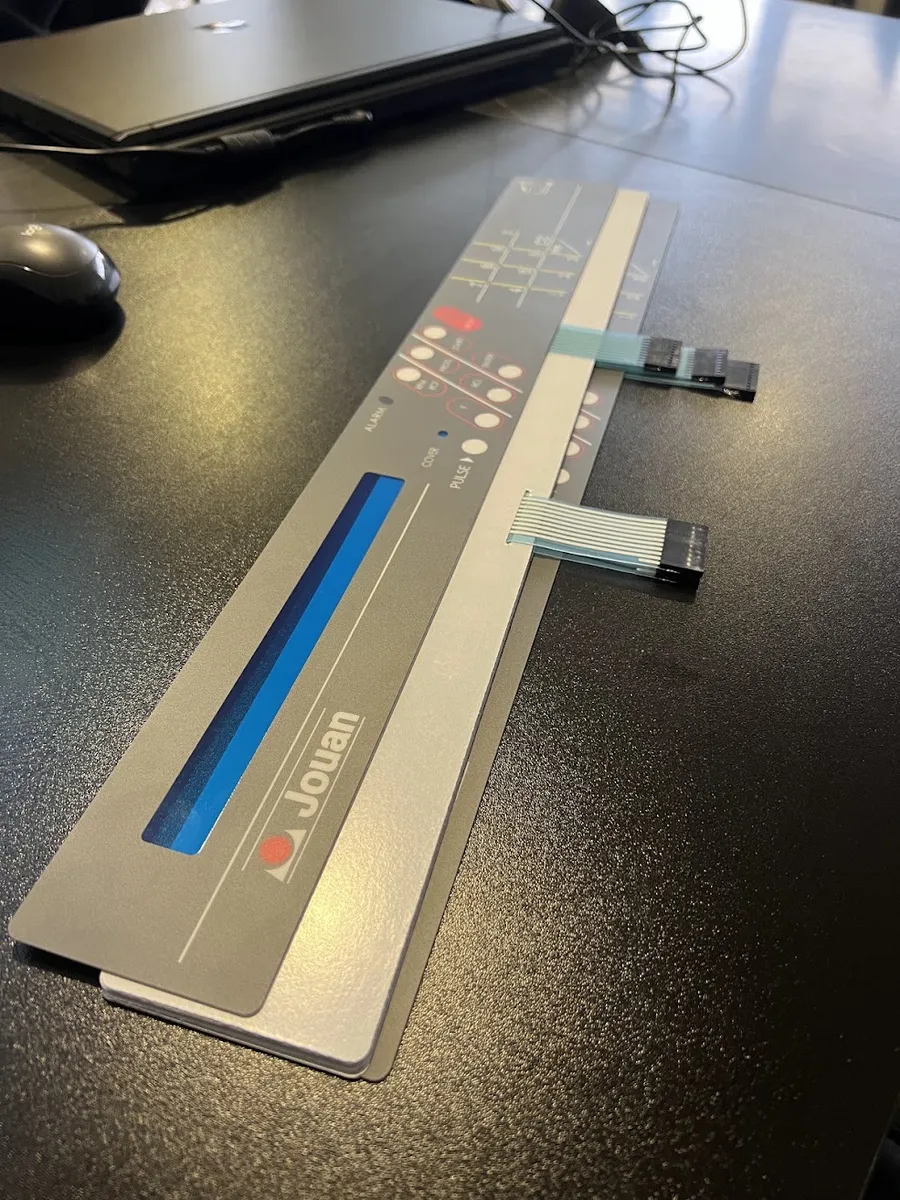

6. Kesim, kuyruk çıkışı ve test. Panel ölçüsüne kesilir, kablo çıkışı (flat kuyruk) hazırlanır. Üretim sonrası devre sürekliliği kontrol edilir; bu adımın kapsamı devre tipine göre belirlenir.

Kullanım alanları

Membran tuş takımı, kullanıcı arayüzünün ince, kapalı ve temizlenebilir olması gereken her yerde kullanılır:

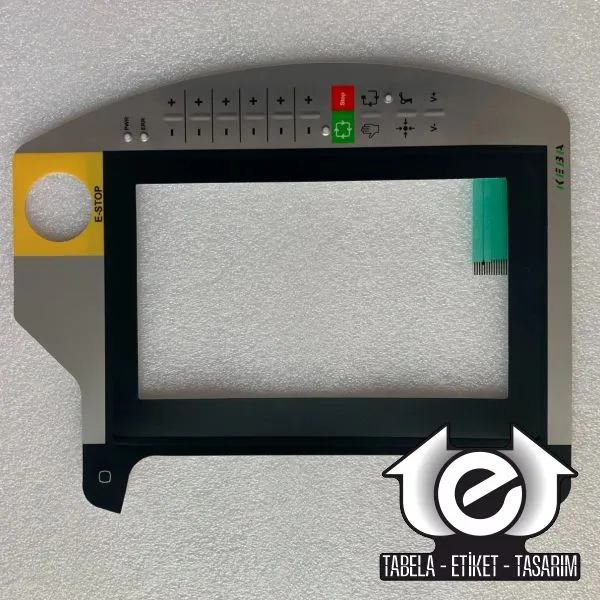

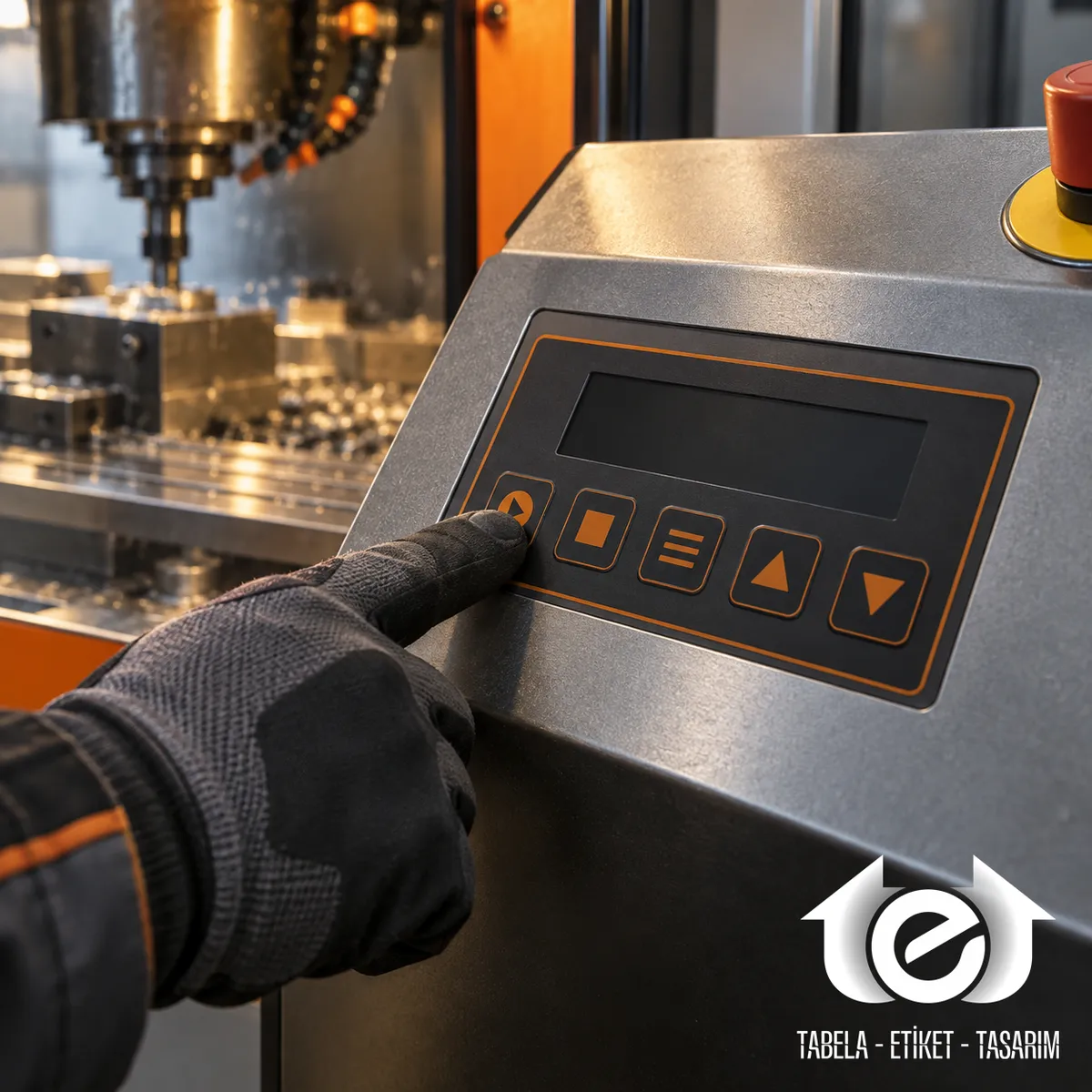

• CNC, kaynak ve pres makinelerinin kumanda panelleri

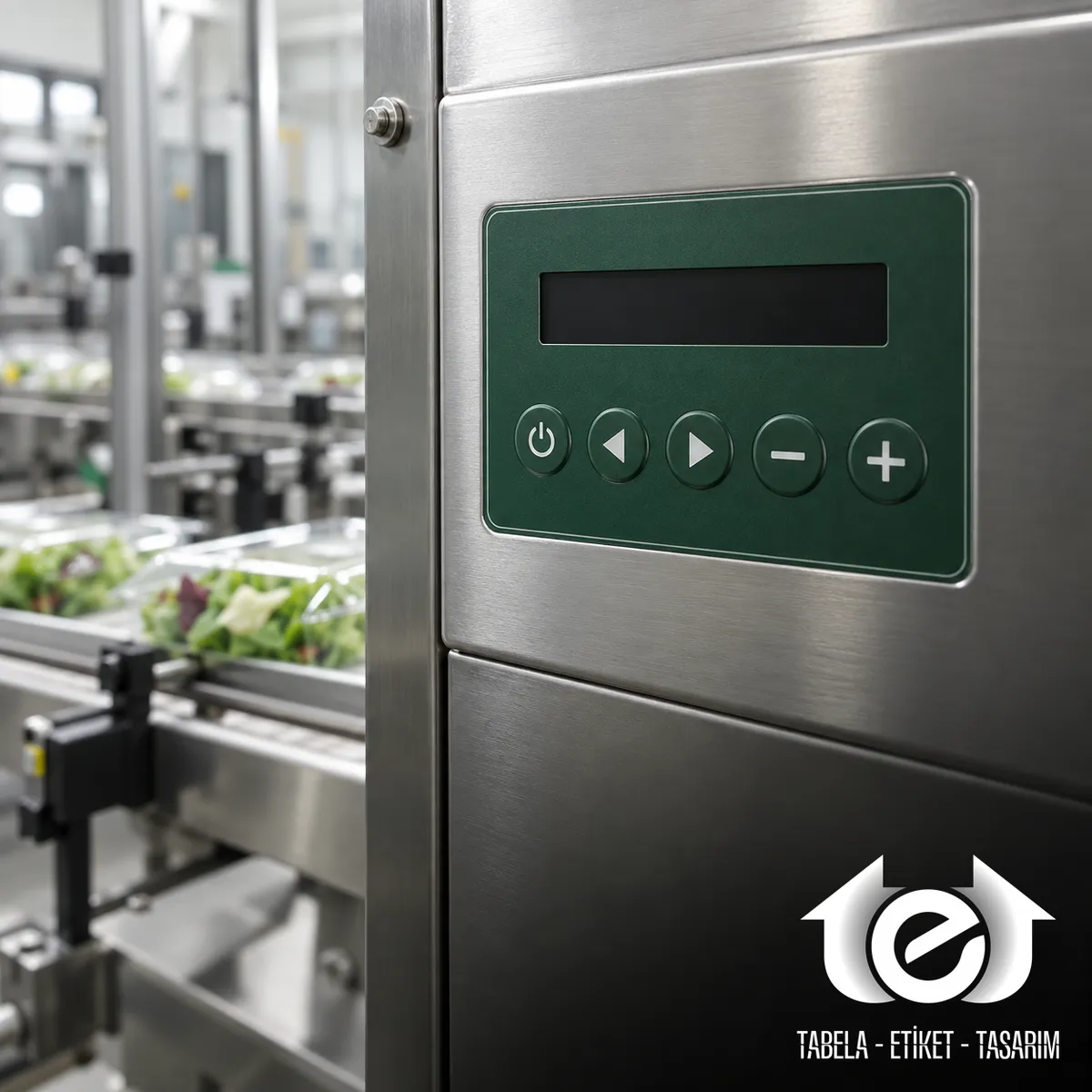

• Tartı, paketleme ve etiketleme cihazları

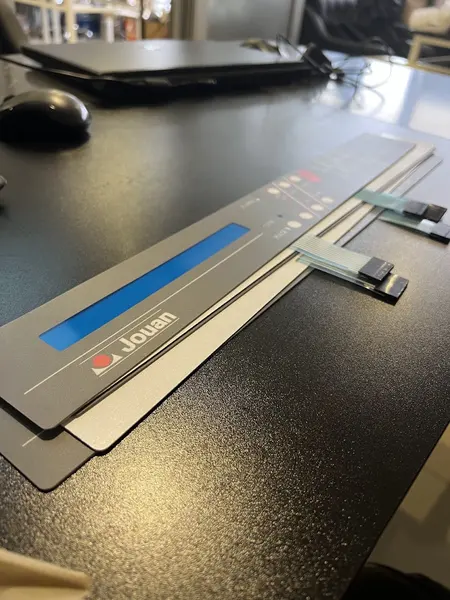

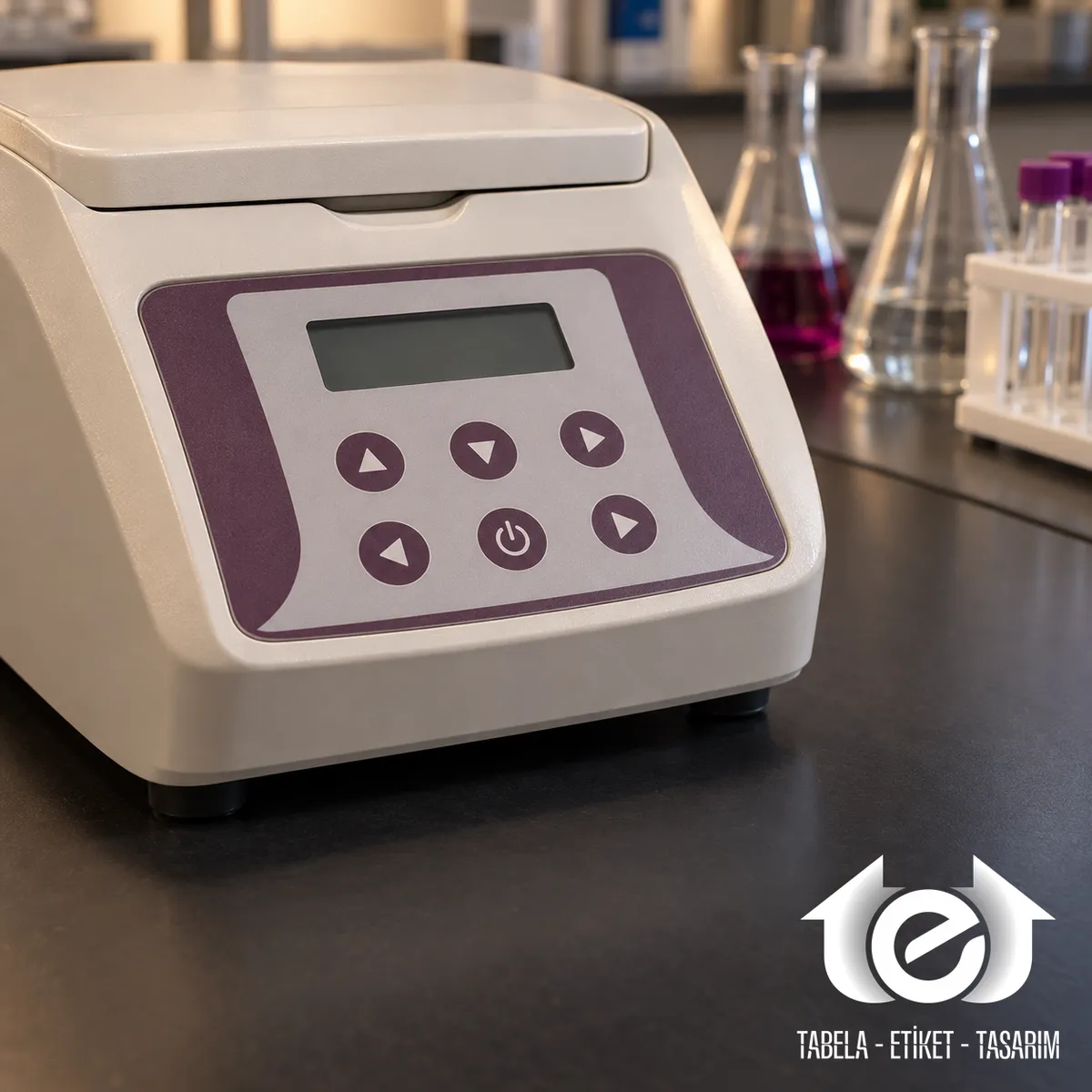

• Ölçüm, test ve laboratuvar cihazları

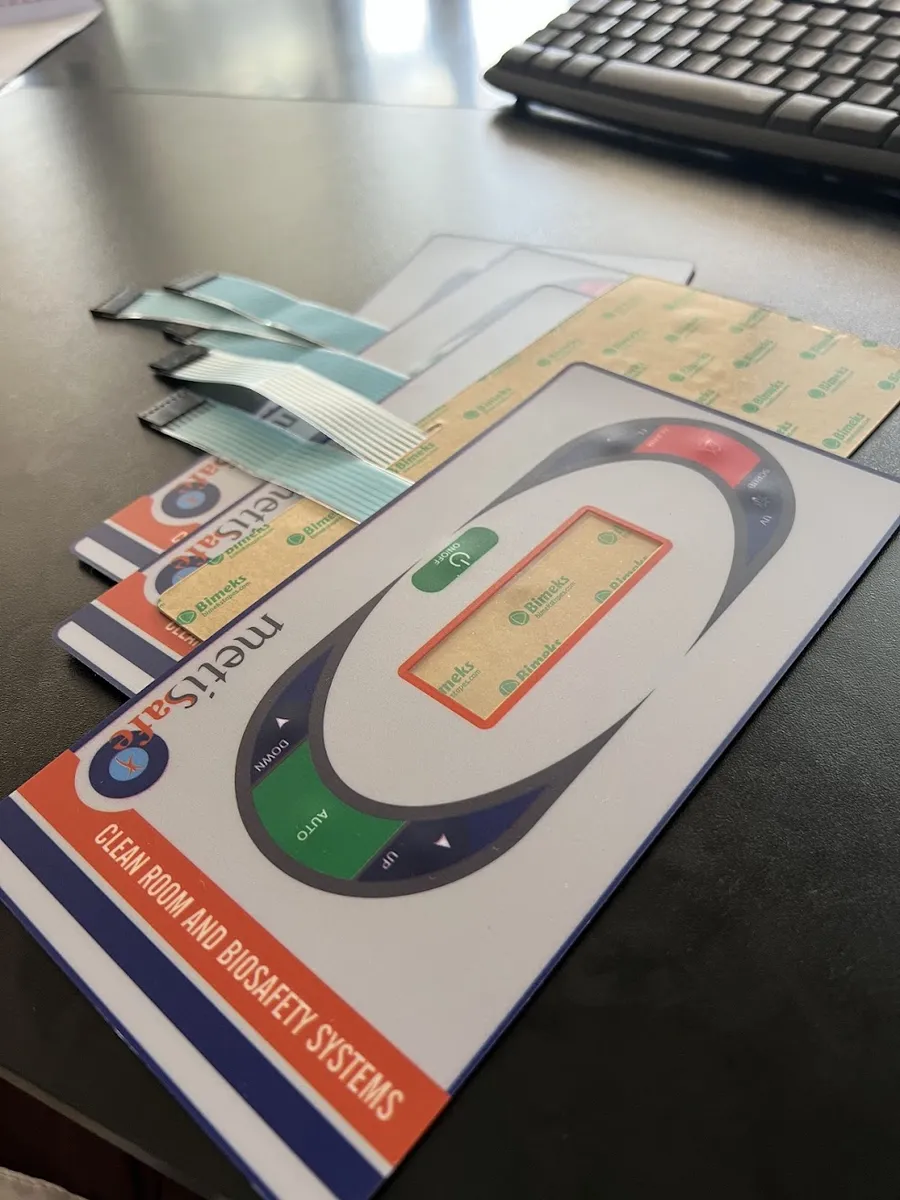

• Tıbbi cihaz ve analiz ekipmanları

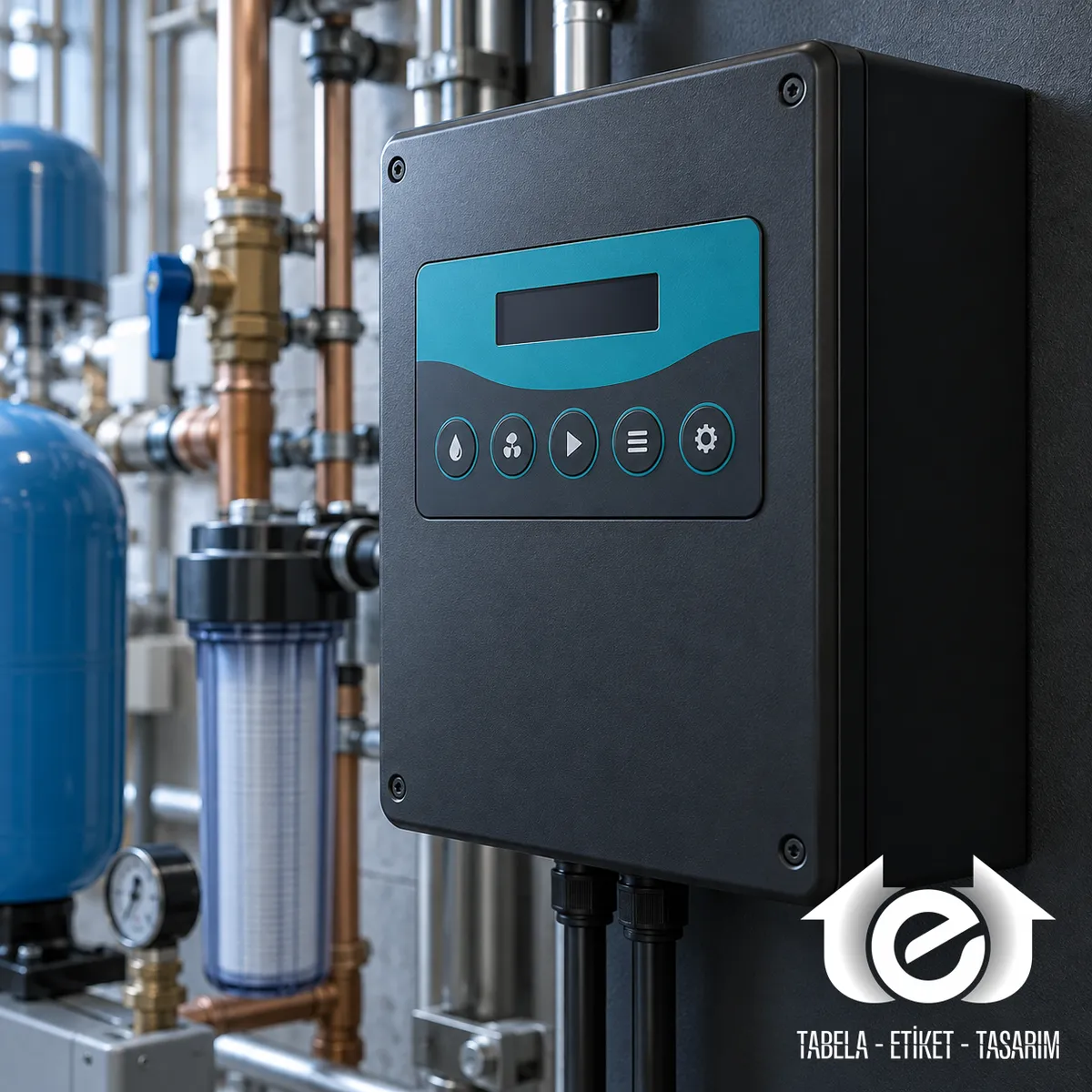

• Endüstriyel soğutma, ısıtma ve kontrol üniteleri
• POS terminali ve satış noktası ekipmanları

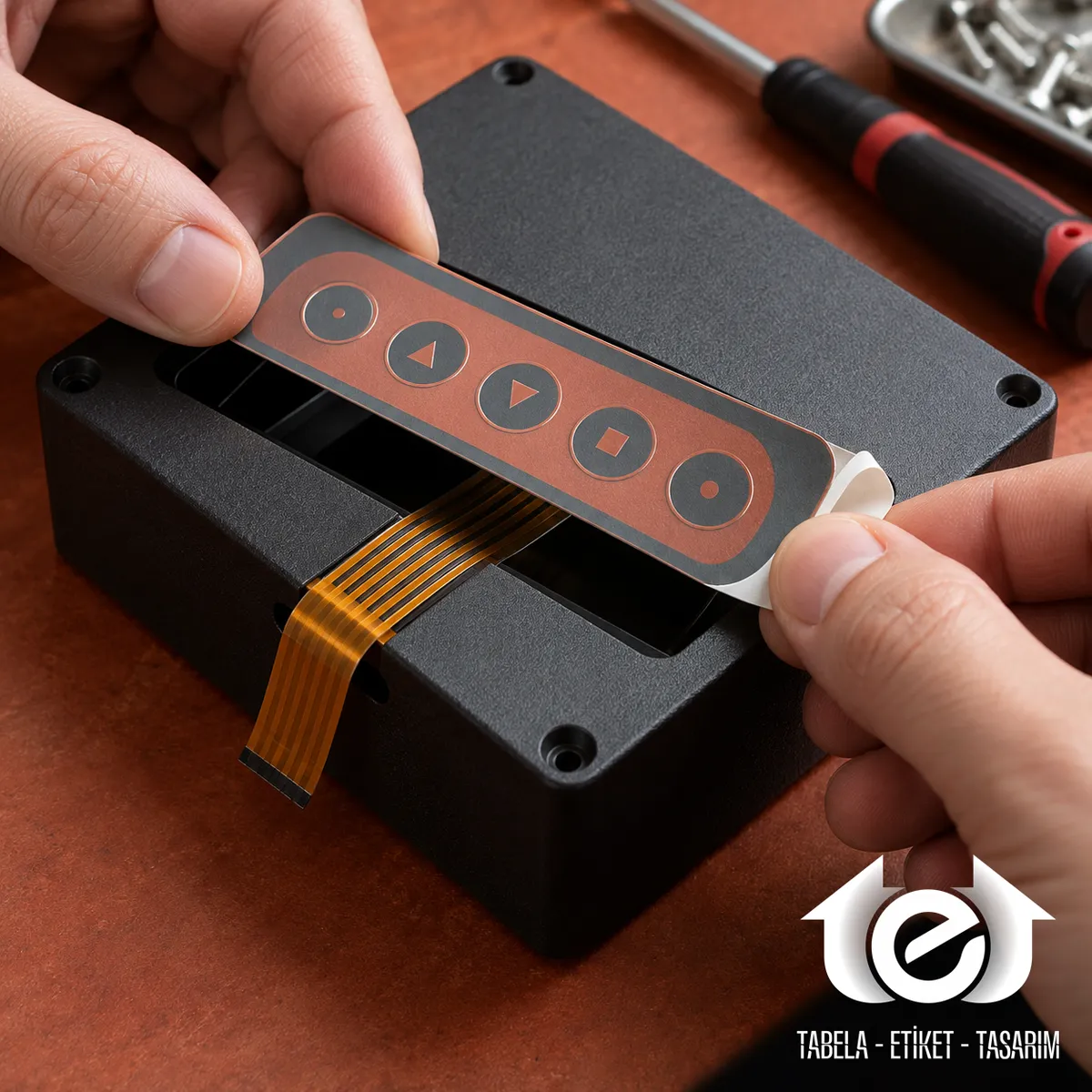

Bu cihazların çoğunda operatör eldivenle ya da kirli elle çalışır. Düz yüzey, silinerek temizlenebilir. Aynı zamanda panelin tek parça olması, montajı da kolaylaştırır: tek bir kesim ve yapıştırma ile onlarca butonlu bir panel yerine oturur.

Seçerken nelere dikkat edilmeli?

Dokunma hissi. Düz membranda tuşa basıldığı yalnızca hafif bir direnç ile hissedilir. Sık ve hızlı kullanılan panellerde metal kubbeli yapı, geri bildirimi belirginleştirir. Kabartmalı membran ise butonun yerini parmakla bulmayı kolaylaştırır.

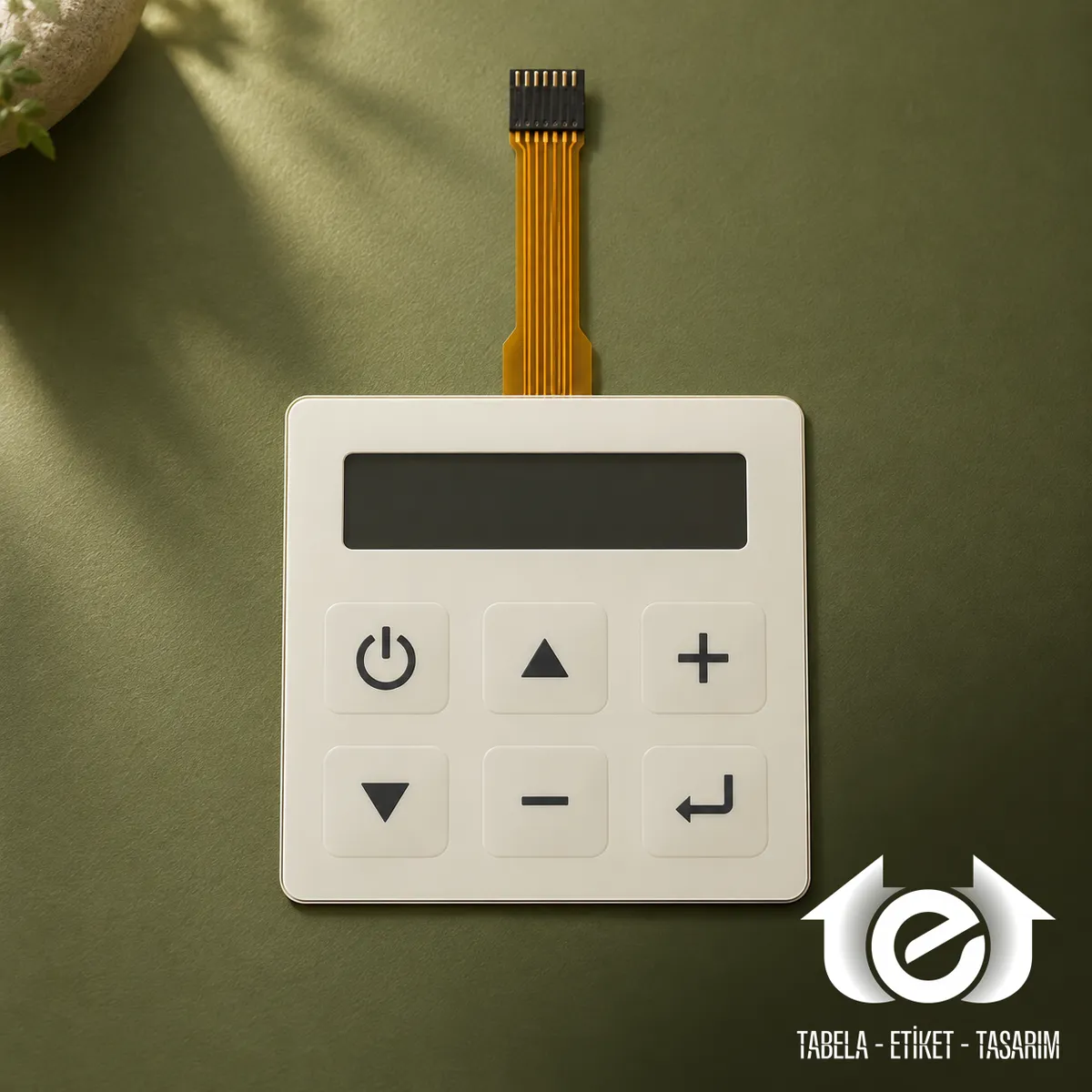

Aydınlatma. Karanlık ortamda çalışan cihazlarda LED pencereler ve şeffaf alanlar kullanılarak butonlar aydınlatılabilir. Bu, tasarım aşamasında düşünülmesi gereken bir konudur, çünkü LED'lerin yerleşimi devre katmanlarını etkiler.

Ortam koşulları. Sıcaklık, nem, yağ ve kimyasal temizleyiciler yüzey filmi ve yapışkan seçimini etkiler. Ortam bilgisi verilirse uygun film ve yapışkan önerilir.

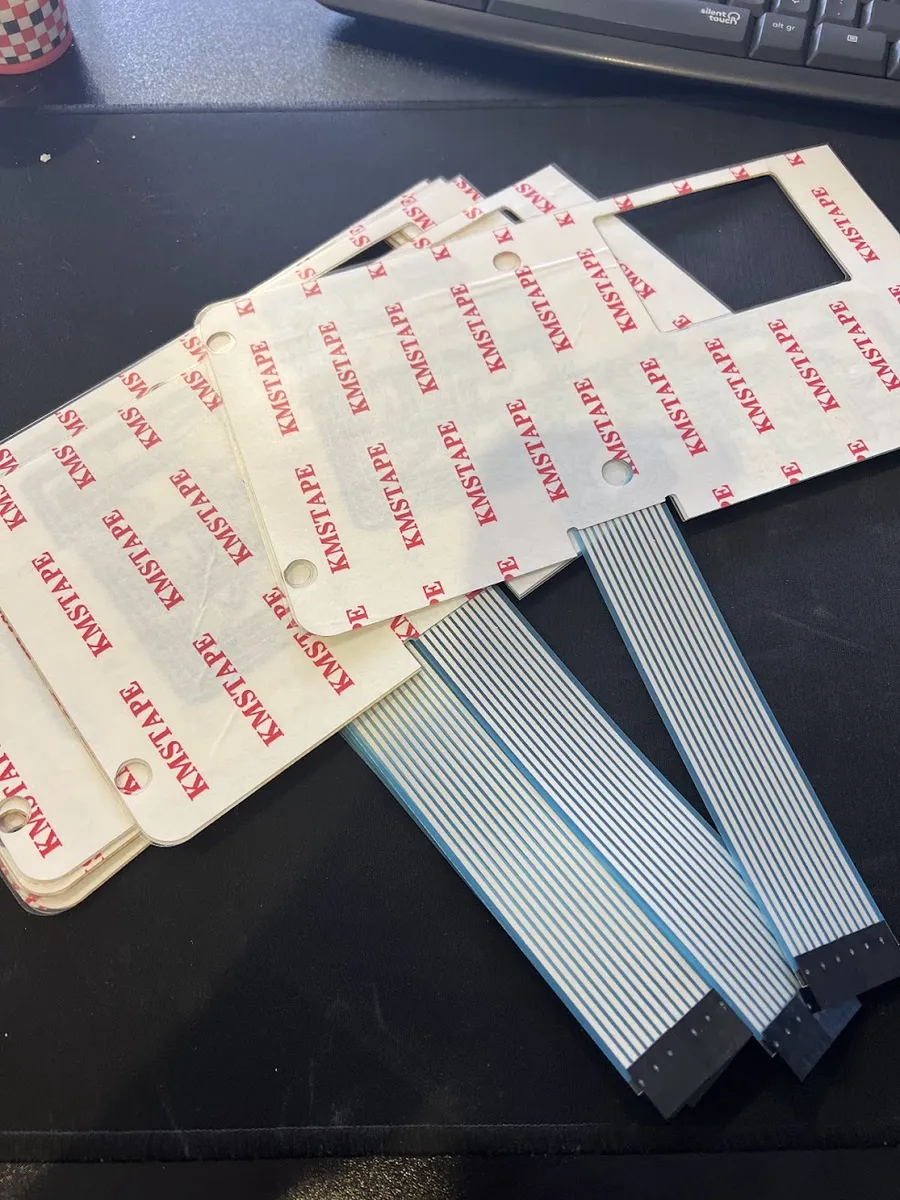

Bağlantı tipi. Flat kuyruk (ZIF konnektör uyumlu), pinli konnektör ya da lehimli bağlantı gibi seçenekler cihazınızın kartına göre belirlenmelidir. Yanlış konnektör seçimi montajda ciddi zaman kaybettirir.

Elektronik uyum. Membran panelin kontak direnci, devre yolu genişliği ve çalışma gerilimi cihazın elektroniğine uygun olmalıdır. Bu değerler ürün mühendisi tarafından teyit edilir; biz üretim öncesi çizim onayı isteriz.

Prototip aşaması. Yeni bir cihaz geliştiriyorsanız önce küçük adetli örnek yaptırmak, hataları seri üretimden önce yakalamanın en ekonomik yoludur.

Membran panel ile leksan etiket arasındaki fark

İkisi sıklıkla karıştırılır, çünkü görsel olarak benzerdir. Leksan etiket yalnızca bilgi yüzeyidir; altında elektrik devresi yoktur ve butonlar, cihazın kendi tuşlarının veya ekranının üzerini örter. Membran tuş takımında ise buton, panelin kendisidir: basıldığında devre kapanır. Bir cihazın hem bilgi etiketlerine hem de kumanda paneline ihtiyacı varsa ikisi ayrı ürünler olarak planlanır, ancak aynı grafik dilde tasarlanabilir.

Avantajları ve dikkat edilecek sınırlar

Membran tuş takımının başlıca avantajı, yüzeyin kapalı olmasıdır. Toz ve sıvının panelin içine sızacağı bir boşluk bulunmaz; bu da cihazın bakım ihtiyacını azaltır. İnce yapısı sayesinde kasa içinde yer kazandırır, hafiftir ve tek parça olduğu için montajı hızlıdır. Grafik tasarım serbest olduğundan marka renkleri, ikonlar ve çok dilli yazılar aynı panelde toplanabilir. Cihaz modeli değiştiğinde yalnızca grafik katman yenilenerek yeni bir görünüm elde etmek de mümkündür.

Sınırlar da açıkça bilinmelidir. Düz membranda dokunma hissi mekanik bir tuşa göre daha zayıftır; yoğun ve hızlı kullanımda kubbeli veya kabartmalı yapı düşünülmelidir. Katmanlı yapı, aşırı sıcak ya da keskin cisimlerle sık temas eden ortamlarda zarar görebilir; tırnak, tornavida ucu gibi sert nesnelerle basılması ömrü kısaltır. Ayrıca devre tasarımı değiştiğinde yeni ekran ve üretim hazırlığı gerektiği için, küçük değişiklikler bile prototip maliyeti oluşturabilir. Bu yüzden tasarımı seri üretimden önce netleştirmek en doğru yaklaşımdır.

Prototipten seri üretime geçerken

Yeni bir cihaz geliştiren firmalar çoğunlukla ilk adımda az sayıda örnek panel ister. Bu örnekler, buton konumlarının operatöre uygun olup olmadığını, LED'lerin görünürlüğünü ve konnektörün karta uyumunu test etmeye yarar. Testte bulunan her düzeltme, seri üretimde çok daha pahalıya gelecek hataların önüne geçer. Örnek onaylandıktan sonra aynı dosyalarla seri üretim planlanır ve sonraki siparişlerde tasarım tekrar çizilmez. Panelin renk ve doku kararlarını da prototip aşamasında netleştirmenizi öneririz; çünkü parlak ya da mat yüzey, ışık altında operatör için okunurluğu ciddi biçimde değiştirebilir.

Cihaz üzerinde çalışan mühendisinizle bizim aramızda kısa bir teknik bilgi alışverişi süreci hızlandırır. Butonların sayısı ve dizilimi, panelin monte edileceği yüzeyin cinsi, kullanım ortamı ve beklenen kullanım yoğunluğu, tasarımın temel girdileridir. Bu bilgiler eksikse üretimden önce sorularımıza cevap vermeniz istenir; belirsizlik varken üretime başlamayız.

Tasarımda sık yapılan hatalar

Buton aralıklarını çok dar bırakmak, eldivenli kullanımda yanlış tuşa basılmasına yol açar; bu yüzden butonlar arasında rahat bir boşluk planlamak gerekir. Sembolleri aşırı küçültmek, özellikle mat yüzeyde ve zayıf ışıkta okunurluğu düşürür. LED pencerelerinin konumunu son anda değiştirmek ise devre katmanlarını yeniden çizmeyi gerektirir. Kablo kuyruğunun uzunluğunu ve çıkış yönünü kasa içindeki yola göre belirlemek de gözden kaçan bir noktadır: fazla kısa kuyruk montajı imkânsız kılar, fazla uzun kuyruk ise kıvrılarak devreyi zorlar. Kenar payı da önemlidir; panel kasa çerçevesine oturacaksa kesim toleransı bunu gözetmelidir. Bütün bu ayrıntılar tasarım onayı sırasında çizim üzerinde kontrol edilir, böylece üretimden sonra sürpriz yaşanmaz. Şüphede kalınan her noktada, üretimden önce sizinle iletişime geçilir.

Bu titizlik, özellikle seri üretimde tek bir yanlış ölçünün yüzlerce paneli etkileyeceği düşünüldüğünde, süreci hem sizin hem bizim için güvenli kılar. Onayladığınız çizim, üretimin tek referansı olarak kullanılır.

Sipariş süreci

1. Dosya ve ölçü gönderimi. Buton sayısı, panel ölçüsü, tercih ettiğiniz görünüm ve varsa devre çiziminizi ya da mevcut bir numuneyi iletirsiniz.
2. Ücretsiz tasarım ve onay. Grafik yüzey tasarlanır ve buton yerleşimi çizim üzerinde onayınıza sunulur. Devre uyumu için cihaz tarafındaki teyit alındıktan sonra üretime geçilir.
3. Üretim. Baskı, katman birleştirme, kesim ve kontrol yapılır. Süre adet, ölçü ve malzemeye göre değişir; net termin teklifte bildirilir.
4. Kargo veya montaj. Paneller korunaklı paketlenir ve 81 ile kargo ile gönderilir. Uygun projelerde uygulama desteği de planlanabilir.

Neden TET Reklam?

TET Reklam, Ankara İvedik'te üretim yapan bir reklam ve etiket atölyesidir. Beş yıllık çalışma sürecinde 2.000'den fazla müşteriye ürün hazırladık ve siparişleri 81 ile kargo ile ulaştırdık; uygun işlerde montajı da yapıyoruz. Membran tuş takımı gibi teknik ürünlerde, doğruluğu kritik olan konularda (elektronik uyum, çalışma değerleri) tahminle değil, sizden gelen bilgiyle ilerler; bilgi eksikse bunu açıkça belirtiriz. Hafta içi 10:00–18:00 arasında ölçü ve çizimlerinizle bize ulaşabilirsiniz.
